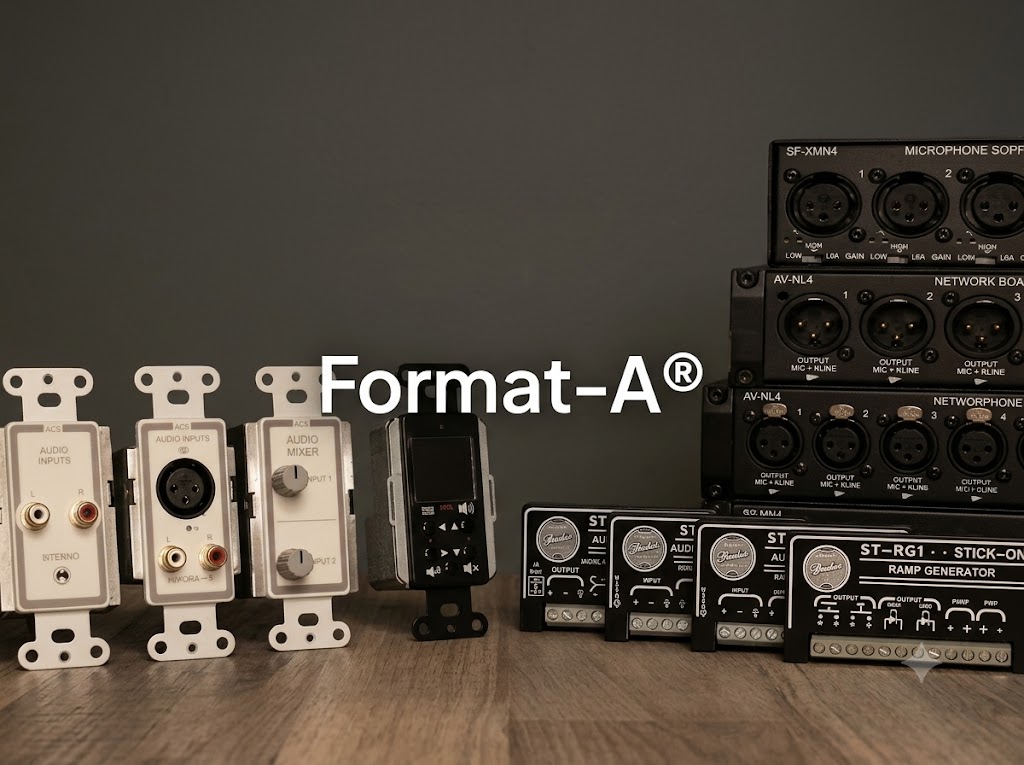

Distribución de audio a través de cable CATx mediante FORMAT-A
FORMAT-A ofrecen diversas soluciones para simplificar el diseño e instalación de cualquier sistema de sonido mediante el uso de cableado UTP CAT5 o superior de 4 pares, económico y fácilmente disponible.
Los productos FORMAT-A pueden transmitir hasta tres canales de audio a través de un único cable de cuatro pares a uno o varios puntos finales. Tres de los cuatro pares transmiten el audio y el cuarto se utiliza para la distribución de energía a varios módulos. Capaces de transmitir audio analógico a distancias de cable de hasta 600 metros sin degradación de la señal, los productos FORMAT-A activos son ideales para proyectos como grandes complejos comerciales, educativos e industriales, así como recintos deportivos y de espectáculos. También son adecuados para aplicaciones más pequeñas, como salas de reuniones, salas de conferencias y sistemas de música para toda la casa. El circuito de entrada puente utilizado en los receptores FORMAT-A activos permite la conexión de hasta diez receptores a un único transmisor sin sobrecargar la salida de este.
¿Cómo funciona?
Un enlace Formato A utiliza los pares de un cable CATx para transportar:
- Hasta 3 canales de audio independientes (pares A, B y C).
- Alimentación de 24 V CC para los módulos remotos.
- Conexión mediante RJ45 estándar y cable de red convencional.
Ventajas principales
- Reduce el cableado al combinar audio y alimentación en un solo cable.
- Permite encadenar (daisy-chain) varios módulos.
- Facilita la instalación usando conectores RJ45 y cable CATx comunes.
- Ofrece largas distancias (600 m) de transmisión con buena inmunidad al ruido.
- Es compatible con una amplia gama de emisores, receptores e interfaces RDL.
